Klímaberendezés hővisszanyeréssel: Energiatakarékos szellőztetés és hűtés egy rendszerben

A modern épületek kiváló hőszigeteléssel és jól záródó nyílászárókkal rendelkeznek. Ez kedvező az energia-megtakarítás szempontjából, ugyanakkor új problémát is jelent: irányított szellőztetés nélkül a belső térben felhalmozódik a nedvesség, a CO₂ és a kellemetlen szagok. A klímaberendezés önmagában nem oldja meg ezt a problémát, mivel a legtöbb lakossági és kisebb kereskedelmi megoldás a belső levegőt keringeti, nem pedig friss levegőt juttat be kívülről.

A megoldást a hővisszanyeréssel ellátott klímaberendezés jelenti, vagyis a hűtés illetve esetleg a fűtés összekapcsolása irányított szellőztetéssel és a hő visszanyerésével. Egy ilyen rendszer képes kellemes hőmérsékletet és friss levegőt biztosítani, miközben a szellőztetés során fellépő hőveszteségeket a lehető legkisebbre csökkenti.

A következő részekben bemutatjuk, miért érdemes ezt a megoldást mérlegelni, mi a különbség az önálló klímaberendezés és a hővisszanyerés között, milyen lehetőségek állnak rendelkezésre lakások, családi házak és kisebb üzemi egységekszámára, valamint mire kell figyelni a teljes rendszer tervezésekor.

Miért érdemes klímaberendezés hővisszanyeréssel kombinált megoldásán gondolkodni

A klímaberendezés és a hővisszanyerés összekapcsolása több kulcsfontosságú előnnyel jár:

• Beltéri levegőminőség
  A hővisszanyerés folyamatos frisslevegő utánpótlást biztosít, miközben elszívja az elhasznált levegőt, a nedvességet és a szagokat. Az ablakon keresztüli szellőztetéssel szemben ez egy irányított, stabil és az időjárástól független folyamat.

• Energiahatékonyság
  A hővisszanyerős egység télen hőt, nyáron pedig „hűvösséget” ad át az elhasznált és a friss levegő között. Megfelelő tervezés mellett jelentősen csökkennek a szellőztetéssel járó hőveszteségek, és a klímaberendezésnek nem kell feleslegeshőmérséklet-különbségeket kiegyenlítenie.

• Komfort nyáron és télen
  A klímaberendezés gondoskodik a hőmérséklet szabályozásáról, hűtésről illetve esetleg fűtésről, a hővisszanyerés pedig a friss levegőről. Együtt stabil és komfortos belső környezetet teremtenek nehéz levegő érzete nélkül és gyakori ablaknyitásnélkül.

• Higiénia és egészség
  A befújt levegő szűrése segít kiszűrni a port, a polleneket és a szmogrészecskéket. A megfelelő páratartalommal és hőmérséklettel kombinálva a környezet kellemesebb az allergiások és az érzékenyebb személyek számára is.

• Jövőbiztos üzemeltetés
  Az egyre szigorodó energetikai követelmények hatására az irányított szellőztetés és a hatékony hűtés az eddigi extra megoldásból a modern családi házak és kisebb létesítmények alapvető részévé válik.

Hogyan működik a hővisszanyerés és miért nem helyettesíti a klímaberendezés

Gyakori tévhit, hogy ha egy épületben van klímaberendezés, akkor már „nem kell szellőztetni”, vagy hogy a klíma önmagában biztosítja a friss levegő utánpótlását. A gyakorlatban azonban a legtöbb oldalfali és kazettás klímaberendezés a belsőlevegővel dolgozik: beszívja, lehűti vagy felmelegíti, majd visszajuttatja a helyiségbe.

A hővisszanyeréses szellőztetés más elven működik:

• a hővisszanyerős egység elszívja az elhasznált levegőt a belső térből például a konyhából, fürdőszobából és közlekedőkből,

• egyidejűleg friss levegőt juttat be kívülről a lakóhelyiségekbe, hálószobákba vagy irodákba,

• a hőcserélőben az elhasznált levegő energiája átadódik a friss befújt levegőnek,

• a levegőcsere folyamatosan és szabályozott módon zajlik az előre beállított üzemmód vagy érzékelők például CO₂ és páratartalom alapján.

A klímaberendezés tehát a hőmérséklet szabályozásáról gondoskodik, a hővisszanyerés pedig a levegő frissességéről és minőségéről. Csak a két funkció összekapcsolása nyújt teljes körű komfortmegoldást a modern épületekben.

Klímaberendezés hővisszanyeréssel szemben az önálló klímaberendezéssel

A műszaki megoldás tervezésekor a gyakorlatban leggyakrabban három forgatókönyvvel találkozhatunk:

Csak klímaberendezés hővisszanyerés nélkül

Ez a leggyakoribb megoldás régebbi lakásokban és kisebb irodákban, ahol egy oldalfali klímaberendezés kerül a nappaliba vagy az irodába. Előnyök:

• viszonylag alacsony kezdeti beruházás,

• egyszerű és gyors telepítés,

• gyors javulás a nyári hőkomfortban.

Hátrányok:

• nincs vagy csak minimális a friss levegő utánpótlása,

• szükség van ablakon keresztüli szellőztetésre, ami rontja a hűtés hatékonyságát,

• légmentesen záró épületekben megnőhet a páratartalom és a CO₂ szint.

Önálló hővisszanyerős szellőztetés és klímaberendezés

Gyakori megoldás új építésű házaknál vagy minőségi felújításoknál:

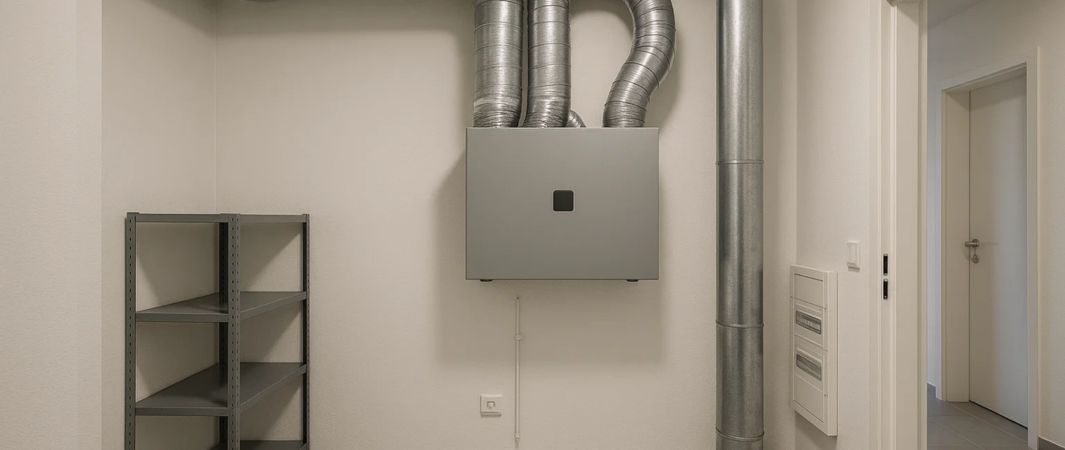

• központi hővisszanyerős szellőztető egység légcsatorna hálózattal a házban vagy a lakásban,

• külön klímaberendezés például multisplit VRF vagy fan coil rendszer.

Előnyök:

• optimális szellőztetés és jó beltéri levegőminőség,

• rugalmas hűtési megoldás az egyes helyiségek igényei szerint,

• lehetőség a fokozatos megvalósításra amikor először a hővisszanyerés majd később a klímaberendezés kerül kiépítésre.

Fontos, hogy a két rendszer tervezése összehangolt legyen a befúvók és elszívók elhelyezése a légáramlás iránya a zajszint és a szabályozás szempontjából.

Szellőztető berendezés hővisszanyeréssel és hűtéssel

Elsősorban irodaházakban üzemi létesítményekben vagy nagyobb objektumokban alkalmaznak központi légkezelő egységeket, amelyek:

• biztosítják a szellőztetést hővisszanyeréssel,

• hűtőegységet tartalmaznak amely hűtőkörhöz vagy hideg vízhez csatlakozik,

• képesek egyszerre több zónát szellőztetni és hűteni.

Ez a megoldás teljesen integrált rendszert tesz lehetővé, ugyanakkor részletes tervezést megfelelő gépészeti teret és szoros együttműködést igényel az építészeti kivitelezéssel.

Lehetőségek a klímaberendezés és hővisszanyerés megoldására lakásban és családi házban

A klímaberendezés hővisszanyeréssel többféleképpen tervezhető az épület típusától, a felújítás mértékétől és a költségvetéstől függően.

Új építésű ház tervezett irányított szellőztetéssel

Új építésű családi házak esetében ideális már a tervezési fázisban számolni a hővisszanyeréssel:

• központi hővisszanyerős egység kerül megtervezésre, légcsatornákkal az összes lakóhelyiségbe,

• megfelelő helyre kerülnek a frisslevegő befúvó és elszívó rácsok,

• a lakóhelyiségekben klímaberendezések helyezhetők el például hálószobában vagy nappaliban, illetve fan coil egységek csatlakoztathatók központi hűtési forráshoz.

Előnye, hogy a légcsatornák, a hűtővíz csövek vagy a rézvezetékek már a szerkezetépítés során elrejthetők a mennyezetekben, aknákban és válaszfalakban. Az eredmény egy komfortos és esztétikailag letisztult rendszer.

Lakásfelújítás nagyobb építési beavatkozások nélkül

Meglévő lakásokban a központi hővisszanyerős légcsatorna hálózat kialakítása gyakran korlátozott. Ilyenkor az alábbi megoldások jöhetnek szóba:

• decentralizált hővisszanyerős egységek helyi berendezések a külső falban például hálószobában vagy nappaliban,

• oldalfali klímaberendezés a fő lakótérben,

• esetleg multisplit rendszer több helyiség kiszolgálására.

Ebben az esetben is fontos, hogy a klímaberendezés és a hővisszanyerős egységek légáramlási iránya ne ütközzön egymással. A cél a kellemes légmozgás, nem pedig a két oldalról érkező huzat.

Kisebb üzletek és irodák

Kisebb irodákban és üzemi terekben gyakori megoldás:

• egy vagy több beltéri klímaberendezés oldalfali vagy kazettás kivitelben,

• kiegészítve központi vagy helyi hővisszanyerős szellőztetéssel.

A tervezés során figyelembe kell venni:

• a friss levegő igényét a bent tartózkodók száma alapján,

• a munkaállomások elrendezését hogy senki ne üljön közvetlen légáramban,

• az akusztikai szempontokat vagyis a ventilátorok a hővisszanyerés és a klímaberendezés zajszintjét.

Mire kell figyelni a klímaberendezés hővisszanyeréssel történő tervezésekor

Ahhoz, hogy a klímaberendezés hővisszanyeréssel megbízhatóan és komfortosan működjön, több kulcsfontosságú területre is figyelmet kell fordítani.

Szellőztetési és hűtési igények számítása

Az alapot az alábbiak jelentik:

• az épület hőterhelésének felmérése az üvegfelületek a tájolás a hőszigetelés és a belső hőforrások figyelembevételével,

• a szükséges frisslevegő mennyiségének meghatározása a bent tartózkodók száma és a helyiségek jellege alapján,

• a klímaberendezés vagy a központi hűtési forrás teljesítményének valamint a hővisszanyerés paramétereinek megtervezése.

Csak így biztosítható a berendezések megfelelő méretezése, és így kerülhető el, hogy a rendszer a gyakorlatban kényelmetlen legyen alulméretezett hűtés vagy elégtelen szellőztetés miatt, illetve feleslegesen túlméretezetté váljon.

Kifúvók rácsok és egységek elhelyezése

A komfort és a csendes működés szempontjából kulcsfontosságú:

• a hővisszanyerés befúvó és elszívó nyílásainak megfelelő elhelyezése annak érdekében, hogy a levegő jól elkeveredjen a helyiségben,

• a beltéri klímaberendezések olyan pozicionálása, hogy a légáram ne irányuljon közvetlenül az ott tartózkodókra,

• az összehangolás a bútorokkal az álmennyezettel és az egyéb belsőépítészeti elemekkel.

Nem megfelelő tervezés esetén nem kívánt jelenségek léphetnek fel mint huzat zajos működés helyi hideg zónák vagy éppen elégtelen hűtésű területek.

Zajszint és akusztikai komfort

A hővisszanyeréssel kombinált klímarendszer több ventilátort és mozgó alkatrészt tartalmaz, ezért a tervezés során fontos:

• megfelelő akusztikai teljesítményszinttel rendelkező berendezések kiválasztása,

• a légcsatornák megtervezése a légsebességek figyelembevételével mivel a túl nagy sebesség zajt okoz,

• az egységek megfelelő elhelyezése a gépészeti térben vagy az épületen belül úgy, hogy ne zavarják a használókat például éjszaka a hálószobák közelében.

Szűrés és karbantartás

A hővisszanyerés és a klímaberendezés is rendszeres karbantartást igényel:

• a szűrők ellenőrzését és cseréjét különösen a külső levegő befúvásánál,

• a hőcserélők és a belső felületek tisztítását,

• rendszeres felülvizsgálatot és a szabályozás beállításainak ellenőrzését.

A tervezés során gondolni kell a hozzáférhetőségre is, hogy a szűrők és a karbantartást igénylő alkatrészek kényelmesen ellenőrizhetők és cserélhetők legyenek.

Gyakori hibák a klímaberendezés és a hővisszanyerés kombinálásakor

A kombinált megoldások megvalósítása során a gyakorlatban gyakran ismétlődnek bizonyos hibák:

• nem összehangolt tervezés: a klímaberendezést és a hővisszanyerést külön kezelik, koordináció nélkül, ami nem optimális légáramláshoz vezet,

• nem megfelelő kifúvók elhelyezése: a hővisszanyerés befúvása és a klímaberendezés légárama helyi huzatot okozhat,

• alulméretezett hővisszanyerés: a rendszer ugyan szellőztet, de a valós használathoz nem elegendő mértékben,

• elhanyagolt karbantartás: az eltömődött szűrők csökkentik a hatásfokot és rontják a levegő minőségét,

• a zajszint elégtelen értékelése: hálószobákban vagy irodákban a rendszer zavaróvá válhat a felhasználók számára.

Éppen ezért fontos a klímaberendezést és a hővisszanyerést nem két különálló elemként, hanem egyetlen funkcionális egységként kezelni, amelyet rendszerként kell megtervezni és beállítani.

Összegzés

A hővisszanyeréssel kombinált klímaberendezés modern megoldást jelent lakások, családi házak és kisebb kereskedelmi terek számára, ahol hangsúlyt kap a komfort, a beltéri levegő minősége és az energiahatékonyság. Az önálló klímaberendezéskellemes hőmérsékletet biztosít, azonban irányított szellőztetés és hővisszanyerés nélkül a rendszer komfortja és gazdaságossága korlátozott.

A hővisszanyeréssel kombinált klímarendszer tervezésekor fontos a valós igényekből kiindulni, megfelelően méretezni a szellőztetést és a hűtést, átgondolni az egységek és kifúvók elhelyezését, valamint figyelmet fordítani a zajszintre és a karbantartásra. Ennek köszönhetően olyan megoldás jöhet létre, amely egyetlen rendszerben biztosít friss levegőt, stabil hőmérsékletet és takarékos üzemeltetést.

Ha hasonló megoldáson gondolkodik lakásában, családi házában vagy üzemeltetett létesítményében, érdemes olyan szakmai partnerhez fordulni, aki érti a klímaberendezések és a hővisszanyerés tervezését, valamint azok gyakorlatiösszekapcsolását az adott körülmények között az első felméréstől az üzembe helyezésen át a hosszú távú szervizig.
