Hogyan működik a kompresszor és miért kulcsfontosságú a hűtőrendszerekben

Minden hűtőkörben, legyen szó fagyasztóládáról, ipari hűtésről, klímaberendezésről vagy hőszivattyúról, a kompresszor tölti be a főszerepet. Ha valóban meg szeretné érteni, hogyan működik a kompresszor, elég megfigyelni, mi történik a hűtőközeggel a zárt körfolyamatban, és miért olyan fontos éppen a nyomás növelése.

Ebben a cikkben elmagyarázzuk, miért nevezik a kompresszort a hűtőrendszer „szívének”, hogyan működik a kompresszor a ciklus egyes fázisaiban, milyen típusú kompresszorokat alkalmaznak a hűtéstechnikában, valamint mi határozza meg a gyakorlatban a megbízhatóságukat és az élettartamukat.

Miért a kompresszor a hűtőrendszer „szíve”

A hűtőkör a hűtőközeg összenyomásának és tágulásának elvén működik. A hűtőközeg kering a rendszerben, és folyamatosan halmazállapotot vált:

• a kör egyik részében hőt vesz fel, vagyis elvonja azt a hűtött térből,

• a másik részében leadja a hőt a környezetnek, például a kondenzátoron keresztül a környező levegőnek.

A kompresszor biztosítja, hogy a hűtőközeg áramoljon a körben, valamint hogy a nyomása és a hőmérséklete a szükséges módon változzon. Kompresszor nélkül a hűtőközeg ugyan jelen lenne a rendszerben, de a ciklus nem indulna el, nem lenne aza „motor”, amely előre hajtja a folyamatot.

A gyakorlatban ez azt jelenti, hogy:

• megfelelően működő kompresszor esetén a rendszer stabilan és hatékonyan hűt vagy fűt,

• kompresszorhiba esetén a teljes rendszer általában üzemképtelenné válik.

Éppen ezért a kompresszor kiválasztása, tervezése és védelme a hűtéstechnikai rendszerek tervezésének egyik kulcskérdése.

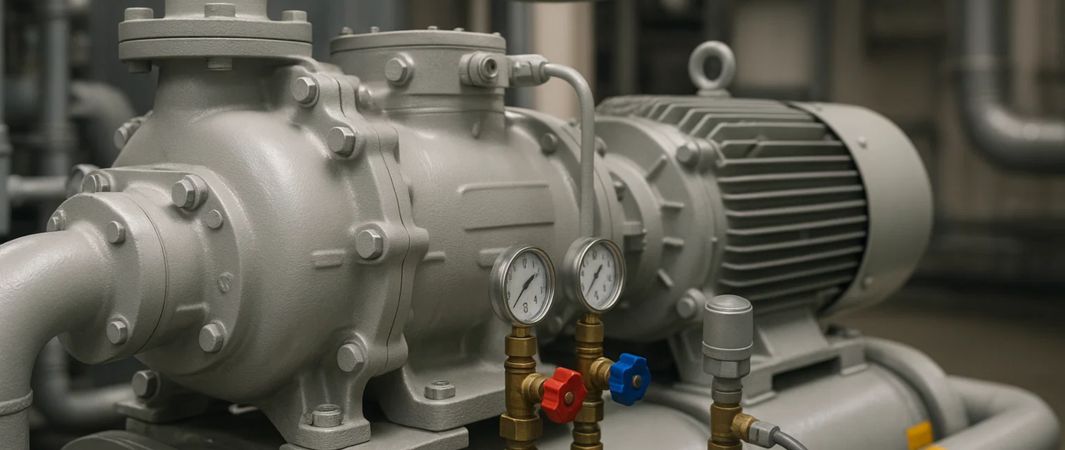

Miből áll a kompresszor

Ahhoz, hogy jobban megértsük, hogyan működik a kompresszor, érdemes áttekinteni az alapvető részegységeit is. A konkrét kialakítás a típustól függ, például dugattyús, scroll vagy csavarkompresszor, de a legtöbb hűtéstechnikai kompresszor azalábbi közös elemeket tartalmazza:

• Kompresszorház
  Masszív burkolat, amely védi a belső alkatrészeket és biztosítja a teljes kompressziós tér tömítettségét. Hermetikus kompresszoroknál az elektromotor is ugyanebben a házban van elhelyezve.

• Elektromotor
  A kompressziós mechanizmust hajtja, legyen szó dugattyúról, scrollról vagy csavarokról. A szabályozás módjától függően lehet fix fordulatszámú motor, illetve frekvenciaváltóval vezérelt inverteres motor a fokozatmentesteljesítményszabályozáshoz.

• Kompressziós mechanizmus
  A tényleges „munkavégző” rész, amely összesűríti a gáznemű hűtőközeget. Dugattyús kompresszoroknál ez a hengerben mozgó dugattyú, scroll kompresszoroknál egy spirálpár, csavarkompresszoroknál pedig forgó csavarok.

• Szívó és nyomó elemek
  Szívó és nyomó szelepek vagy portok, amelyeken keresztül a hűtőközeg belép a kompresszorba, majd a nagy nyomású oldal felé távozik. Ezek megfelelő működése kulcsfontosságú a hatásfok és a csendes üzem szempontjából.

• Kenőrendszer
  Az olaj, az olajcsatornák és adott esetben az olajszivattyú biztosítják a csapágyak és a mozgó alkatrészek kenését. Az olaj megfelelő visszajutása a hűtőkörből a kompresszorba alapvető fontosságú az élettartam szempontjából.

• A kompresszor hűtése
  Működés közben a kompresszor felmelegszik, ezért hűtése történhet áramló hűtőközeggel, olajjal vagy külső hűtéssel. A túlmelegedés közvetlenül befolyásolja a motor tekercselésének és a mechanikai részeknek az élettartamát.

• Védelmi és vezérlő elemek
  Hővédelem, nyomás és hőmérséklet érzékelők, valamint adott esetben a kompresszor elektronikája óvja a berendezést a megengedett üzemi tartományon kívüli működéstől, például túl magas nyomás, túlmelegedés vagy fáziskiesés esetén.

Ezeknek az elemeknek az együttese határozza meg, hogyan működik a kompresszor a valós üzemben, mennyire csendes, mennyire hatékony, és mennyi ideig képes megbízhatóan működni egy adott hűtő vagy klímaberendezésben.

Hogyan működik a kompresszor a hűtőkörben

Ahhoz, hogy megértsük, hogyan működik a kompresszor, érdemes áttekinteni az alapvető gőzkompressziós hűtőkört, vagyis az úgynevezett kompresszoros hűtési ciklust:

1. A hűtőközeg gáznemű állapotban, alacsonyabb nyomáson és alacsonyabb hőmérsékleten érkezik a kompresszorba.

2. A kompresszor összesűríti a gázt magasabb nyomásra, aminek hatására annak hőmérséklete jelentősen megemelkedik.

3. Az így összesűrített, forró hűtőközeg a kondenzátorba jut, ahol leadja a hőt és folyadékká alakul.

4. Az expanziós szelepen való áthaladás után a hűtőközeg nyomása és hőmérséklete lecsökken, majd a következő hőcserélőben, az elpárologtatóban ismét elpárolog, miközben hőt vesz fel a hűtött térből.

A kompresszor tehát az az elem, amely biztosítja:

• a szükséges nyomáskülönbséget a nagy nyomású és az alacsony nyomású rész között,

• a hűtőközeg áramlását a körben,

• a megfelelő feltételeket a hűtőközeg kondenzációjához és elpárolgásához.

Kompresszor nélkül a hűtőközeg nem tudná ellátni a feladatát a rendszerben, a berendezés egyszerűen nem hűtene.

Hogyan működik a kompresszor a gyakorlatban: az egyes fázisok

Ha részletesebben megvizsgáljuk, hogyan működik a kompresszor egy ciklus során, három alapvető fázisra oszthatjuk, különösen a térfogatkiszorításos kompresszorok esetében, amelyek a hűtéstechnikában a leggyakoribbak:

1. Beszívás

• A kompresszor a hűtőkör alacsony nyomású részéből, az elpárologtató után, gáznemű hűtőközeget szív be.

• Fontos, hogy a hűtőközeg túlhevített állapotban érkezzen, tehát ne tartalmazzon folyadékcseppeket, mert a folyadék jelenléte a kompresszorban súlyos károsodást okozhat.

2. Sűrítés (kompresszió)

• A dugattyú, a csavar vagy az orbitális elem a kompresszor típusától függően csökkenti annak a térnek a térfogatát, amelyben a gáz található.

• Ennek hatására nő a hűtőközeg nyomása és hőmérséklete, a „hideg” gázból forró, nagy nyomású gáz lesz.

3. Nyomásoldali kiáramlás

• A forró, összesűrített hűtőközeg a nyomócsőbe kerül, és a kondenzátor felé áramlik.

• Ebben a fázisban a kompresszor legyőzi a hűtőkör ellenállását, és biztosítja, hogy a hűtőközeg a megfelelő irányban és sebességgel áramoljon.

Az egész folyamat folyamatosan zajlik mindaddig, amíg a kompresszor működik. A szabályozás, például az inverteres kompresszoroknál alkalmazott frekvenciaváltó, az aktuális igényhez igazítja a teljesítményt, így a kompresszor működhet teljesterhelésen vagy takarékos üzemmódban is.

A kompresszorok típusai a hűtéstechnikában

A hűtő, fagyasztó és klímaberendezésekben különböző típusú kompresszorokat alkalmaznak. A megfelelő választás a teljesítménytől, a hőmérsékleti tartománytól és az üzemelés jellegétől függ.

Dugattyús kompresszor

• a hengerben mozgó dugattyú elvén működik, hasonlóan a belső égésű motorhoz,

• kisebb és közepes teljesítményekhez alkalmas,

• gyakran használják kisebb hűtőberendezésekben, fagyasztókban, egyes klímarendszerekben és hőszivattyúkban.

Előnyök: robusztus felépítés, jó hatásfok különböző üzemi körülmények között.
Hátrány: több mozgó alkatrész, a modern típusokhoz képest nagyobb zajszint.

Scroll kompresszor

• két egymásba illeszkedő spirális elemet használ,

• a hűtőközeg fokozatosan sűrűsödik a spirálok közötti kamrákban a középpont felé haladva.

Előnyök:

• csendesebb működés,

• kevesebb mozgó alkatrész,

• jó hatásfok, ezért gyakran alkalmazzák hőszivattyúkban és komfort klímaberendezésekben.

Csavarkompresszor

• két forgó csavart alkalmaz, amelyek forgás közben csökkentik a menetek közötti térfogatot,

• közepes és nagy teljesítményekhez ideális, gyakran ipari hűtésben és nagy teljesítményű chiller rendszerekben.

Előnyök: nagy megbízhatóság, egyenletes működés, jó hatásfok folyamatos üzem esetén.

Rotációs kompresszor

• gyakran használják kisebb, kompakt egységekben és klímaberendezésekben,

• egyszerű felépítésű, ahol a lapátos rotor egy excentrikusan elhelyezett hengerben sűríti a gázt.

A kompresszor típusán túl annak konstrukciós kialakítása is fontos szempont:

• hermetikus kompresszor, ahol a motor és a kompresszor egyetlen zárt házban található, jellemzően kis és közepes berendezésekben,

• félhermetikus kompresszor, amely lehetővé teszi a belső részek szervizelését, gyakori ipari alkalmazásokban,

• nyitott kompresszor, ahol a motor és a kompresszor külön egységet alkot, inkább speciális ipari megoldásoknál alkalmazzák.

Hogyan működik a kompresszor a hatásfok és az energiafogyasztás szempontjából

Az, hogy a kompresszor hogyan működik egy adott rendszerben, közvetlen hatással van az áramfogyasztásra és a hűtőberendezés teljes hatásfokára.

Nyomásviszonyok és hőmérsékletek

Minél nagyobb nyomást kell a kompresszornak elérnie, annál inkább:

• nő az energiafogyasztás,

• nagyobb a mechanikai és hőterhelés.

Ezért a tervezés során fontos:

• a kondenzációs és az elpárolgási hőmérséklet lehető legjobb optimalizálása,

• a feleslegesen magas nyomások elkerülése, például helytelen szabályozás vagy elszennyeződött hőcserélők miatt.

A szabályozás típusa: be ki üzem vagy inverteres vezérlés

A hagyományos kompresszorok az alábbi üzemmódban működnek:

• bekapcsolva, teljes teljesítmény,

• kikapcsolva, nincs teljesítmény.

A gyakori indítások és leállások:

• csökkentik a hatásfokot,

• növelik a kompresszor kopását.

Az inverteres kompresszorok, amelyek frekvenciaváltót használnak, képesek a teljesítményt folyamatosan az aktuális igényhez igazítani. Ennek előnyei:

• stabilabb hőmérséklet a rendszerben,

• kevesebb indítás,

• alacsonyabb átlagos energiafogyasztás.

A kompresszor kenése és hűtése

A kompresszor megfelelő működéséhez szükséges:

• megfelelő kenés, vagyis az olaj helyes jelenléte a körben,

• megfelelő hűtés, amelyet a hűtőközeg, az olaj áramlása vagy külső hűtés biztosít.

Ha a hűtőközeg nincs megfelelő állapotban, például szennyeződéseket vagy nedvességet tartalmaz, vagy az olaj nem tér vissza megfelelően, a hatásfok csökken, és a meghibásodás kockázata jelentősen megnő.

A kompresszorok leggyakoribb hibái és meghibásodásai

A kompresszor meghibásodása gyakran a hűtőberendezés élettartama során az egyik legköltségesebb esemény. Sok probléma azonban olyan okokra vezethető vissza, amelyek megelőzhetők lennének.

A leggyakoribb okok közé tartoznak:

1. helytelen rendszertervezés

• nem megfelelően méretezett teljesítmény,

• kedvezőtlen nyomásviszonyok,

• az olaj visszatéréséhez nem megfelelő feltételek,

2. elégtelen karbantartás

• eltömődött szűrők és hőcserélők,

• a hűtőkör tömítettségének elégtelen ellenőrzése,

• nedvesség vagy szennyeződések jelenléte a hűtőközegben,

3. nem megfelelő szabályozás

• túl gyakori indítás és leállítás,

• helytelenül beállított hőmérséklet és nyomáshatárok,

• kiegyensúlyozatlan hidraulikai rendszer.

A problémák tipikus jelei:

• szokatlan zajok a kompresszorból,

• gyakori leállás hibajelzéssel, magas vagy alacsony nyomás miatt,

• a kompresszor túlmelegedése,

• ingadozó hűtési teljesítmény.

Probléma gyanúja esetén fontos minél előbb feltárni és megszüntetni az okot, mivel egy elhanyagolt hiba a kompresszor besüléséhez és annak cseréjének szükségességéhez vezethet.

Összegzés

Ha megérti, hogyan működik a kompresszor, sokkal átfogóbb képet kap arról, miért játszik ilyen fontos szerepet a hűtő, fagyasztó és klímarendszerekben. A kompresszor biztosítja a nyomáskülönbséget, a hűtőközeg keringését, valamint megteremtiazokat a feltételeket, amelyek lehetővé teszik, hogy a rendszer megbízhatóan hűtsön vagy fűtsön. Élettartamát és hatásfokát a megfelelő tervezés, a jól megválasztott típus, a minőségi hűtőközeg, a helyesen beállított szabályozás és a rendszereskarbantartás határozza meg.

Ha új hűtőberendezés beszerzését, meglévő technológia korszerűsítését vagy ipari rendszerben kompresszor cseréjét fontolgatja, érdemes olyan partnerrel együttműködni, aki nemcsak magukat a berendezéseket ismeri, hanem a valós üzemikörülményeket is. A Slovklima kínálatában minőségi kompresszorok, hűtő és klímarendszerek, valamint szakértői tanácsadás található a megfelelő megoldás kiválasztásához, hogy a teljes rendszer megbízhatóan, energiahatékonyan és hosszútávon is üzembiztosan működjön.
